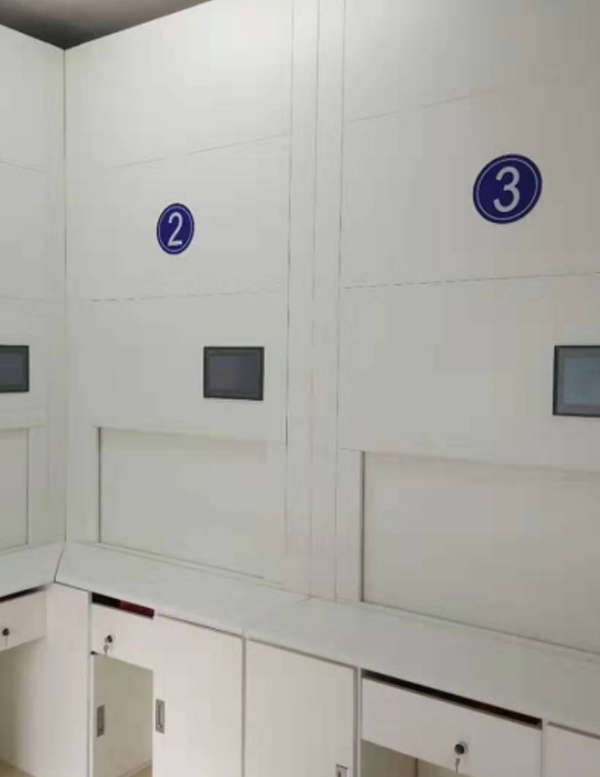

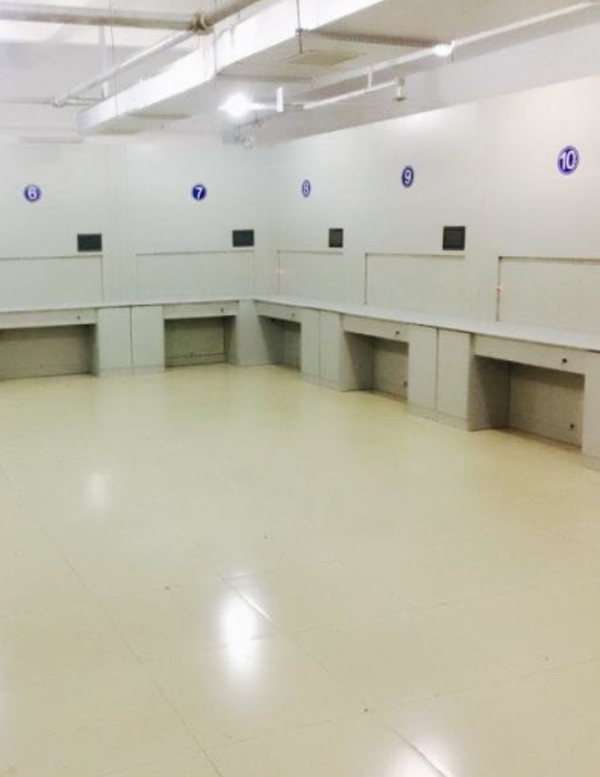

实时盘库定位选层档案柜

1

台数

根据库房尺寸定制

2

档案柜外形尺寸

柜长：根据库房尺寸定制

柜宽：1290（含400mm操作台）

柜高：根据库房尺寸定制

3

层数

根据库房尺寸定制

4

档案份数

根据档案盒尺寸定制

5

每层斗板载荷

额定载荷50公斤，最大荷载70公斤

6

斗板运行速度

5.0-5.2m/min

7

每台柜占地面积

约2.232平方米

8

自重

约550公斤

9

供电源

220V 加变频器

10

档案速度

4～6米/分

11

定位精度

±2.5毫米

12

整机噪音

不大于60分贝

13

温度

0℃～48℃

14

湿度

<85%

15

最长取件时间

不大于26.5S

16

电机功率

1.1kw

18

立柱框架钢材

A3/δ≥2 mm

19

门、前封板、挂板

A3/δ≥1.2 mm

20

顶板、底板、封板

A3/δ≥1.2 mm

21

载物斗板

A3/δ≥1.5mm

22

电机减速机

国内知名品牌

23

继电器

国外著名品牌

24

触摸屏控制

10.2寸彩色液晶触摸屏

25

控制器

定制配套PLC控制器

26

钢板

冷轧一级钢板。（厚度为1.2---2.0mm）

29

结构

结构：档案柜结构系统符合相应法规执行。活动档案柜经测试证明推动力与负载量的比例为１：2600，即以１公斤的力度足推动2600公斤的承重。

1

自动选层

需要存取档案时，在工作台面上设定所需层数，按确定键后，档案柜自动运行至所需层数并自动停机，以便直接存取档案

2

电脑联网

无论需方档案柜数量多少，都可进行联网，并通过计算机控制选层柜运行

3

远程控制定层

档案柜和计算机由两根网线连接，将所有档案信息录入到计算机数据库后，可通过数据库查找档案及存放位置，并控制选层柜进行运行至所需层（注：随档案柜附送联网控制及档案管理软件）。

4

检索、查询功能

档案柜在原有功能的基础上增设了计算机集中控制系统，实现多台档案柜自动控制联网，可通过菜单式界面输入单位、编号、档号、地址、籍贯、姓名、级别等。查找档案只需要在计算机输入以上某一名称及可并发出指令档案柜自动开机，所要的档案就会停在工作台面的位置。档案信息录入数据库，对所有档案提供多种方式的检索查询。档案管理可新增、修改、删除、打印、统计等功能。

5

自动捷径选层

选层柜可根据设定层与当前层所差层数，计算出正转与反转所经层数，并控制选层柜取捷径运行至所需层。

6

应急手摇

如需在停电时存取档案，可利用手摇装置利用人力转动选层柜。

7

光幕安全保护

档案柜在正常运转时请勿将手或其它东西伸入柜子内部，打开柜门时要拉到位，切记勿将柜门悬挂在中间，否则柜门两侧的两对光幕保护系统，会切断电路禁止选层柜运行。若开机后有人误将头或手伸入柜内，柜子会自动停机，保护人的安全

8

自动门

档案柜门可通过计算机控制，直接执行开启与关闭，无需手动开启关闭。

9

触摸屏控制

档案柜采用彩色液晶触摸屏控制，触摸屏自带WIN轻轻点触即可实现档案柜的开门关门、走层选层等。

1

立柱

武钢

δ≥2.0mmA3

采用2MM冷轧钢板经过多道折弯焊接工艺组装，整体结构坚固。满负荷24小时后屈挠度≤3MM, 制裁后自动恢复，不得有裂纹及永久变形。

用途：支撑。

2

封板

武钢

δ1.2mm A3

采用1.2MM冷轧钢板经数控剪板机、折弯机加工焊接而成，结构紧凑无缝隙，达到防尘、防鼠、防火等功能

用途：密封。

3

斗板

武钢

δ1.5mm A3

采用1.5MM经过多道折弯焊接工艺组装，整体结构坚固，每层承重≥70kg。

用途：放置档案

4

链条

10A特种定制

特种上海泰隆定制10A链条，不易断

用途：传动

5

链轮

16A特种定制

特种上海泰隆定制16A链轮，与链条结构紧凑，运行无挫顿。

用途：传动

6

轨道

武钢

采用16锰钢 ≥4.0mm 直行轨道钢材≥2.0mm  T4导轨

武钢2mm冷轧钢板折弯焊接

7

滚轮

定制

优质尼龙材质

8

自动门

1407mm*618mm

武钢1.5mm冷轧钢板折弯焊接

用途：开启与关闭

9

工作台

δ=18 A级中纤板

A级纤维板

用途：操作

10

超静音减速机电机

安硕

GB T 11281-2009

采用国内电机、减速机，使用寿命都在30年以上，动力输出稳定持久。

用途：制动

11

触摸屏

昆仑通态

EPC 1061   10.2寸

采用昆仑通态液晶触摸屏，轻轻点触即可对档案柜进行运行控制，界面设计整洁美观，实时显示档案柜当前运行状态。

用途：人机交互进行触摸控制

12

PLC可编程控制器

永宏

控制器，自动化指令控制，实现档案柜的自动选层、捷径选层、联网控制等

用途：与电脑进行数据通讯并执行相关动作

13

控制电器

德力西

定制

低压电器

14

档案管理控制系统

定制

Vb.net语言

配套的档案柜管理软件，集成档案数据存储、查询及对档案柜的远程控制

用途：进行档案系统化管理及与档案柜进行控制通讯

15

喷塑粉末

不含三酸氰酐油脂（TGIC）喷粉

保护及装饰

独家工艺

16

变频器

定制

VCO BOP-2

稳定供电，实现缓起缓停的功能

17

柜体

定制

根据库房尺寸，量身定制。

自动选层；联网控制档案柜，多台上位机；档案管理报表打印；运行状态显示；运行日志记录；光幕安全保护；手动/自动走层；应急手摇功能；电脑控制自动门；缓起缓停功能；取物窗口采用光幕安全保护；红外安全监测系统；自动门；触摸屏控制；故障自动报警；电机过热；过流保护
